一體化泵站的設計準則
- 發布日期：2023-10-27 08:01:36
- 閱覽量：
一體化泵站正是通過傳統的混凝土泵站的改造和升級而衍生出來的。作為傳統混凝土泵站的替代品，一體化泵站是將所有的設備集成安裝到一體化纏繞設計而成的高強度玻璃鋼筒體中，有廠家一體化生產制造而成，與傳統混凝土泵站相比，減少了很多的繁瑣制作過程，且安裝也非常方便，簡單，同時縮短了項目的施工時間。且泵站的造價也是低于傳統泵站很多，選擇一體化泵站，準沒錯。

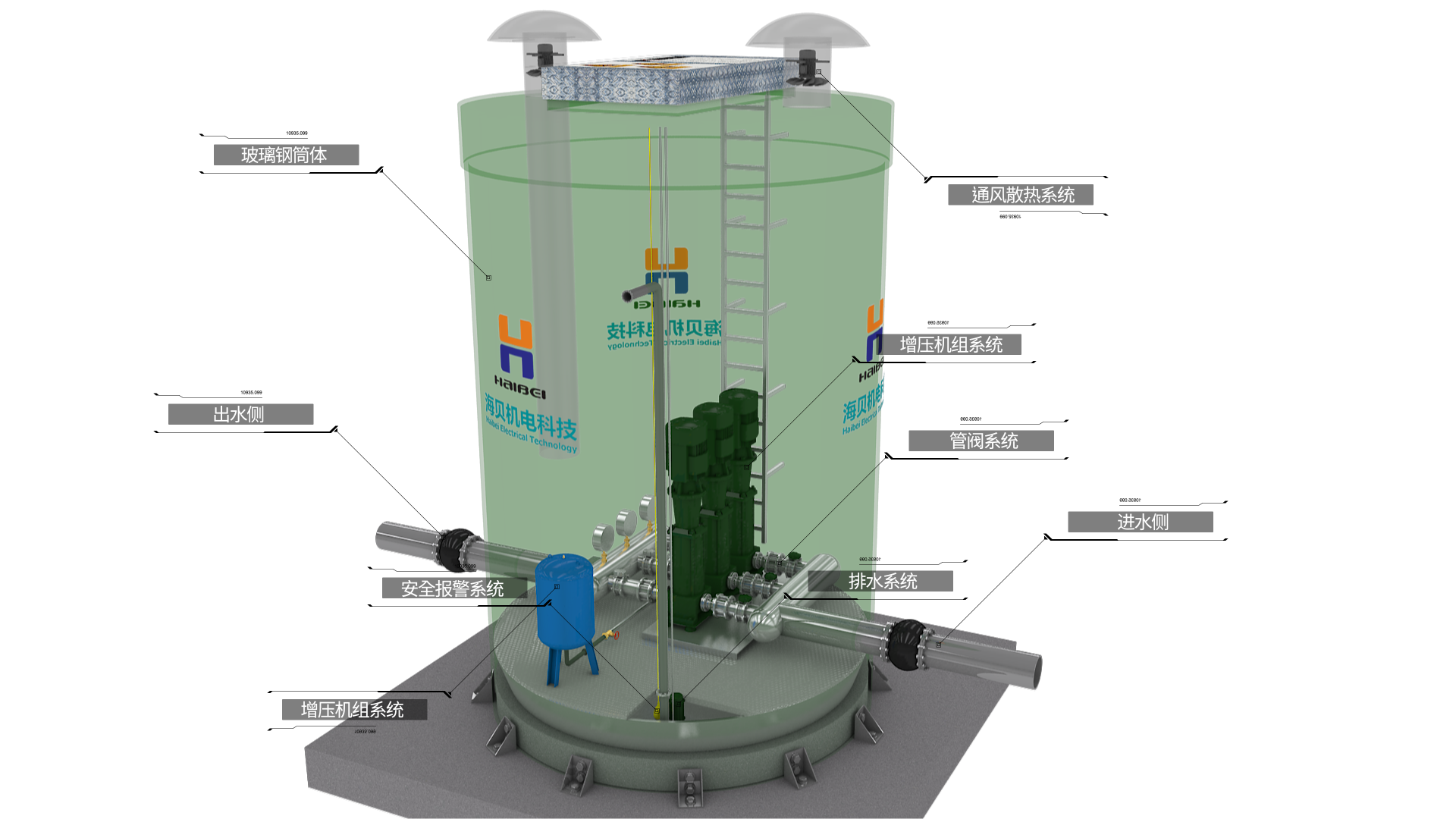

一體化泵站結構圖
一、一體化泵站的設計準則
（1）總體布置應合理，特別是排灌結合或自排、自引與提水相結合的泵站以及閘站結合的泵站，在布置上應力求緊湊，充分利用建筑物進行調節。
（2）在泵型的選擇上應力求使泵站設計揚程與水泵額定揚程相一致，且滿足灌溉與排水流量的要求。并盡量選用技術上先進的泵型，以保證泵站裝置效率高，運行費用省。同時所選用的泵型應是比較成熟的泵型，有一定的運行實踐，應盡量避免選用試驗泵型。
（3）泵型的選擇要充分考慮一體化泵站的用途和工作性質。對那些年工作時間較長的灌溉和補水泵站應選擇區范圍寬, 且效率高、汽蝕性能好的泵型。對那些以排澇為主的泵站則應選擇工作性能可靠、結構簡單的泵型。
（4）工程布置應盡量采用正向進水，確保每臺機組的進水條件良好，流態均勻。在工程布置上不得不采用側向進水時，在設計中應盡量延長側向進水口與水泵的距離，并采取一定的導流措施。
?。?）出水池的設計應盡量避免急彎而引起水流撞擊、壅高。壓力水箱的設計應避免各出水管道水流的相互沖擊而增加能量損耗。
?。?）應盡量采用當?shù)乜衫玫慕ㄖ牧稀ＴO計應保證施工簡單、方便，且工程投資較少。
二、一體化泵站的進水設計準則
(1)引河設計：包括引河底寬、邊坡、底坡、水深等參數的確定。
(2)前池的設計：主要確定前池的寬度、擴散角、長度、底坡、翼墻型式及前池冒水孔、反濾層的尺寸和型式等。
(3)進水池的設計：主要確定進水池的型式、寬度、長度、進水管喇叭口懸空高、淹沒深度、進水池后壁型式和形狀、管口至后壁的距離以及攔污設施等。
三、一體化泵站的出水設計準則
(1)出水型式的確定：根據泵房結構型式和布置要求，確定采用開敞式出水池或壓力水箱。
(2)出水池的設計：確定出水池寬度、深度、長度與銜接段尺寸等。
(3)壓力水箱設計：包括壓力水箱的結構型式、平面尺寸、高度等。
(4)泄水建筑物設計：對排澇或排灌泵站還需考慮泄水建筑物部分的布置和尺寸確定及結構設計。
